光伏电缆 |本系列产品多用于光伏电站(光伏发电系统)及光伏组件配套，它适用于包括太阳能电池板阵列在内的光伏系统内部的互连。这些电缆被设计成能够承受恶劣的环境条件，并且具有抗紫外线的能力。
江南电缆五彩品牌光伏电缆可以根据2 PfG 1169/08.2007 EN50618:2014光伏电缆要求标准生产， 是由经过辐照的无卤交联聚烯烃绝缘护套材料以及铜导体组成。
我公司生产的布电线主要型号：PV1-F H1Z2Z2-K
本公司拥有拥有TUV莱茵认证。
应用范围
2 PfG 1169/08.2007适用于最高允许1.8KV（线芯对线芯，非接地系统）直流电压、在光伏系统中DC侧（光伏装置中从光伏电池到光伏换流器直流端子之间的部分）使用的单芯软电缆（电线），该产品适合于Ⅱ类安全等级下使用，电缆可以多根并联使用。
电缆标准
本产品按照 2 PfG 1169/08.2007光伏电缆要求标准生产，并且符合TUV认证。
特征
额定电压：
AC 0.6/1kV; DC 1.8kV
导体:
导体数量:1
铜导体种类: 镀锡铜丝
导体类别:5类导体
横截面积:1-35mm2

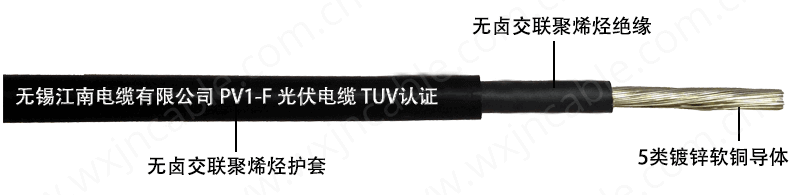

绝缘和护套:
无卤交联聚烯烃材料
工作温度:-40~90℃
短时最高短路温度: +200℃;
最高导体温度:120℃;
使用寿命不低于25年;
具备良好的航臭氧和耐酸性特性;
优良的绝缘电阻;
良好的低温卷绕和低温弯曲性能;
电缆的低烟性能;
环保符合欧盟ROHS命令。
电缆敷设时环境温度应不低于-20℃
电缆弯曲半径：4D（D：电缆外径）
| 产品型号 | 产品名称 | 额定电压 | 线芯个数 | 标称横截面积(mm²) |
|---|---|---|---|---|
| PV1一F | 交联聚烯烃绝缘交联聚烯烃护套太阳能光伏电缆 | 0.6/1 kV | 1 | 1.5~35 |
| 标称横截面积(mm²) | (镀锡铜) 导体种类 | 计算导体外径最大值(mm) | 计算电缆外径最大值(mm) | 计算电缆重量最大值(kg/km | 20℃导体最大直流电阻(Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 5 | 1.6 | 5.1 | 41 | 13.7 |
| 2.5 | 5 | 2 | 5.5 | 53 | 8.21 |
| 4 | 5 | 2.6 | 6.2 | 73 | 5.09 |
| 6 | 5 | 3.2 | 6.8 | 96 | 3.39 |
| 10 | 5 | 4.2 | 7.9 | 149 | 1.95 |
| 16 | 5 | 5.5 | 9.2 | 208 | 1.24 |
| 25 | 5 | 7.2 | 11.2 | 310 | 0.795 |
| 35 | 5 | 8.2 | 12.2 | 411 | 0.565 |
